פרופיל עם אזורים לא־שווים: U ו-UZ, צד החומר והגרף

פרופיל משטח של 0.6 Ⓤ 0.4 אינו אזור של ±0.3. איך מוערכים על סריקה המודיפייר U של ASME וההיסט UZ של ISO, למה הסימן חייב להגיע מצד החומר של גוף ה-CAD, ומה מראה גרף הפרופיל.

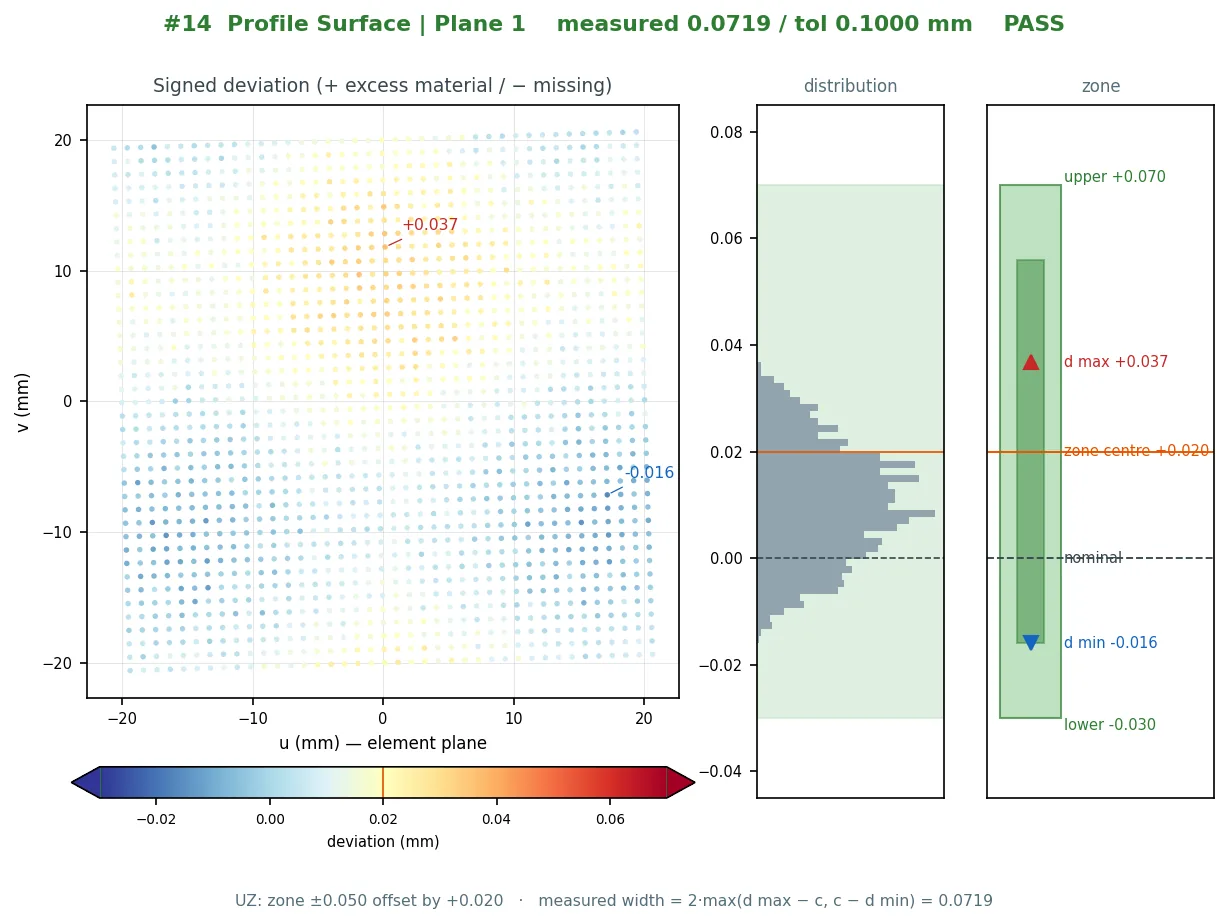

Surface profile plot with an offset zone (ISO UZ) — signed deviation map, zone diagram and histogram
A profile plot with an offset (UZ) zone: signed deviation map, zone diagram and histogram.

שלוש דרכים לכתוב את אותו רוחב טולרנס

פרופיל דו־כיווני של 0.6 מתיר ±0.3 סביב המשטח הנומינלי. המודיפייר Ⓤ של ASME Y14.5 מסיט את האזור: 0.6 Ⓤ 0.4 מתיר +0.4 מחוץ לחומר ו-−0.2 בתוכו. ההיסט UZ של ISO 1101 מזיז את מרכז האזור במקום: 0.6 UZ +0.1 מתיר גם הוא +0.4 / −0.2, כתוב אחרת. שלושתם ברוחב 0.6; הם נבדלים במקום שבו הרוחב יושב, והערכה על סריקה חייבת למקם אותו במדויק.

ל-Ai-Inspect פונקציה אחת שהופכת (סך, מצב, ערך) לגבול עליון ותחתון, וכל צרכן — דיאלוג ה-GD&T, אשף פרופיל החתך, הטבלה, הדוח והגרף — קורא את הגבולות ממנה. הערך המדוד המדווח הוא פעמיים המרחק הגדול יותר ממרכז האזור לנקודה הרחוקה ביותר, כך שמדוד ≤ סך הוא בדיוק PASS והדוח לא שופט מחדש.

  • דו־כיווני: עליון = +t/2, תחתון = −t/2
  • ASME Ⓤ v: עליון = +v, תחתון = −(t − v)
  • ISO UZ v: עליון = t/2 + v, תחתון = −(t/2 − v)

הסימן הוא צד החומר

אזורים לא־שווים הגיוניים רק כש-+ ו-− משמעותם פיזית: + מחוץ לחומר (עודף), − בתוכו (חסר). לכן סימן של נקודה סרוקה לא יכול להגיע מכיוון המשולש הקרוב של טסלציית ה-CAD; כריכת משולשים היא תוצר־לוואי של הייצוא. הוא מוכח בשאלה לגוף ה-CAD האם נקודה מעט מחוץ למשטח נמצאת בתוך הגוף או מחוצה לו.

על מש CAD סגור זו בדיקה ישירה. טסלציות STEP אמיתיות הן לעיתים קרובות כמעט סגורות — קומץ צלעות פתוחות מתוך עשרות אלפים — ועליהן המנוע מריץ את בדיקת הפנים בכל זאת ומוכיח אותה פעמיים: בדיקת עקביות עצמית עם זוגות גשש ±, ומסווג B-rep על נקודות גשש המוחזקות חצי מילימטר מהמשטח, לעולם לא על הנקודות המדודות עצמן, כי סטייה של 0.03 מ"מ יושבת בתוך שגיאת המיתר של הטסלציה. כשהשתיים חולקות הפרופיל מסורב ומוצע דו־כיווני; מש פתוח מסורב מיד.

מה הגרף מראה

כל תוצאת פרופיל נושאת גרף שמצויר מאותם מספרים כמו שורת הטבלה: מפת סטיות חתומה על המישור המותאם לנקודות המדודות, דיאגרמת אזור עם הגבול העליון והתחתון והרצועה המדודה, והיסטוגרמה של הסטיות. הגרף לעולם לא מעריך דבר בעצמו — שנו את הטולרנס והוא מצויר מחדש מהנתונים השמורים — והוא נפתח מטבלת ה-GD&T או מוצב ב-PDF תחת «Form & Profile Plots».

אותו מנגנון מצייר גרף עגולות: עקבה פולארית עם הסטייה מוגדלת, מעגלי LSC, ‏MZC, ‏MIC ו-MCC ונקודות המינימום / מקסימום, כך שאפשר לקרוא ערך עגולות מול ההתאמה שיצרה אותו.

פרופיל במסגרת ייחוס דטומים

דרישת פרופיל עם דטומים מוערכת במסגרת ייחוס הדטומים, והמסגרת הזאת היא אותה מסגרת שמשמשת למיקום ולשורות קואורדינטות: פונקציה אחת בונה אותה מהדטומים המדודים, בדיוק כפי שתוכנית CMM הייתה בונה. פרופיל שהדטום שלו לא ניתן לביסוס מסורב עם הסיבה במקום להיות מוערך במסגרת היישור.

על חתכים, אשף פרופיל החתך מציע את אותו בורר דו־כיווני / Ⓤ / UZ לכל דרישה; צד החומר על חתך נלקח לפי נקודה־בפוליגון על לולאת הנומינל, לא מהכיוון שבו הפוליליין במקרה רץ.

שאלות שהמאמר עונה עליהן

מספרית כן — ‏+0.3 / −0.3 — אבל הדוח מציג זאת כאזור לא־שווה עם הערך שהזנתם, והסימן עדיין נלקח מצד החומר כך ששני החצאים בעלי משמעות פיזית.

מש ה-CAD לא יכול היה להוכיח את צד החומר בנקודות המדודות: או שהוא משטח פתוח, או ששתי הבדיקות הבלתי־תלויות על מש כמעט־סגור חלקו. דו־כיווני אינו זקוק לסימן ומוערך כרגיל.

לא. הגרף מצויר מהתוצאה השמורה; הוא מצויר מחדש כשהטולרנס משתנה אבל לעולם לא מחשב מחדש את המדידה.
